电感器的识别与检测方法

2020-06-01 收购库存 资讯动态 195

1、电感习惯性上通称为电感器,是常见的基础电子元件之一。

电感类型多种多样,形状各异,较普遍的有:单面平绕空芯电感、间绕空芯电感、源自空芯电磁线圈、双层空芯电感、蜂房式电感、带变压器骨架电感、磁罐电感、高频率阻流圈、低頻阻流圈、固定不动电感等。

电感器的识别与检测方法

2、电感的字母符号为“L”,符号图片如图2所显示。

电感器的识别与检测方法

3、固定不动电感(图3)是一种实用性强的通用化商品,电磁线圈(通常带有变压器骨架)被密封性在机壳内,具备体型小、重量较轻、构造坚固、电感器量平稳和应用安裝便捷的特性。

电感器的识别与检测方法

4、电感的基本参数是电感器量和额定电压。

电感器量的组成部分是伯特,通称亨,用英文字母“H”表明。在具体运用中,一般常见毫亨(mH)或微亨(μH)作企业。他们中间的内在联系是:1H=100mH,10mH=1000μH。电感器量的标识方式 有二种。一种是直标法,将要电感器量立即用文本印在电感上,如图16所显示。

电感器的识别与检测方法

5、另一种是色标卡法,即用色盘表明电感器量,其企业为μH。

第一、2环表明俩位有效数字,第三环表明倍投资乘数,第四环表明容许误差(图5)。各色各样环颜色的含义与色环电阻器同样,可参考相关文章内容。额定电压就是指电感在一切正常工作中时,所容许根据的较大电流量。应用中,电感的具体工作中电流量务必低于额定电压,不然电感可能比较严重发烫乃至损坏。

电感器的识别与检测方法

6、电感是运用自感应基本原理工作中的。

电感在根据电流量时候造成自感电动势,自感电动势的尺寸与根据电感的电流量的弹性系数正比,而且一直抵制原电流量的转变(图6)。因而,电感具备通直流电、阻沟通交流的作用。

电感器的识别与检测方法

7、电感对交流电流所展现的摩擦阻力称作感抗,用标记“XL”表明,企业为Ω。

感抗相当于电感两边交流电流(幅值)与根据电感的交流电路(幅值)的比率。感抗XL各自与交流电流的頻率f和电感的电感器量L正比(图7),即XL=2лfL(Ω)。

电感器的识别与检测方法

8、电感的功效许多。

图8所显示为电感用以整流电源滤波器,L与C1、C2构成π型LC过滤器。因为L具备通直流电阻沟通交流的作用,因而,整流器輸出的脉动饮料交流电Ui中的直流电成份能够根据L,而沟通交流成份绝大多数不可以根据L,被C1、C2旁通到地,輸出端U0就是纯粹的交流电了。

电感器的识别与检测方法

9、电感能够用以区别高、低頻数据信号。

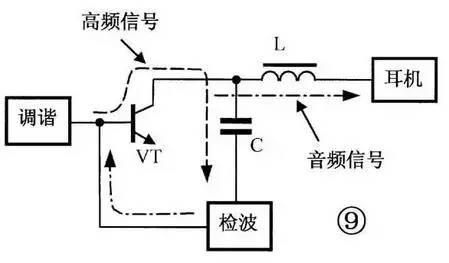

图9所显示为来小复式录音机中高频率阻流圈的运用案例,因为高频率阻流圈L对高频率电流量感抗挺大而对声频电流量感抗不大,晶体三极管VT集电结輸出的高频率数据信号只有根据C进到检波电源电路。检波后的音频信号再经VT变大后则能够根据L抵达手机耳机。

电感器的识别与检测方法

10、电感能够用以串联谐振选频控制回路。

图10所示为录音机高放级电源电路,可变性电感L与C1构成自动调谐控制回路,调整L就可以更改串联谐振,具有选台的功效。

电感器的识别与检测方法

11、电感的优劣可以用数字万用表开展检验(图11)。

将数字万用表放置“R×1”挡,两直流电流表(分不清正、负)与电感的两脚位相连,表针标示应贴近为“0Ω”,电感器量很大的电感需有一定的电阻值。假如表针没动,表明该电感內部短路;假如表针标示不稳定,表明內部接触不良现象。

电感器的识别与检测方法

12、变电器也是一种常见电子器件,其类型多种多样,尺寸样子各有不同。

无线通信与电子制作中较常见的有:环形变压器、音频输入变电器、輸出变电器、中频变压器、高频变压器、脉冲变压器等(图12)。

电感器的识别与检测方法

13、变电器的字母符号为“T”,符号图片如图所示13所显示。

电感器的识别与检测方法

14、变电器是运用互感应基本原理工作中的,具备传沟通交流隔直流电、工作电压转换、特性阻抗转换和相位差转换的功效。

变电器由初中级、次级线圈两一部分互相互通的电磁线圈构成,他们中间由变压器铁芯或变压器骨架做为藕合媒体(图14)。更改初、次级线圈中间的匝数比,就可以更改工作电压比和特性阻抗比。更改电感线圈的接线方法,能够很便捷地将数据信号工作电压倒相。

电感器的识别与检测方法

15、环形变压器是最常见的一类变电器。环形变压器的基本参数是输出功率和次级线圈工作电压、电流量。

输出功率与变压器铁芯横截面的平方米正比,如图所示15(a)所显示,变压器铁芯横截面越大,变压器功率越大。环形变压器的主要用途是电源电压转换,并可另外出示多种多样电源电压,以融入电子线路的必须,如图所示15(b)所显示。制做时要依据必须采用具备符合规定的次级线圈工作电压、电流量的变电器。

电感器的识别与检测方法

16、环形变压器的另一主要用途是开关电源防护。

因为变电器的隔离作用,即便身体触碰到工作电压U2,也不会与沟通交流380V电压组成控制回路,确保了生命安全(图16)。这就是检修热底版家用电器时务必要用开关电源隔离变压仪的大道理。

电感器的识别与检测方法

17、音频变压器工作中于声频范畴,具备数据信号工作电压传送、分派和匹配电阻的功效。

图17所显示为推挽输出功率放大器电路,键入变电器将数据信号工作电压传送、分派给晶体三极管VT1和VT2(赠给VT2的数据信号还倒了相),使VT1和VT2更替变大正、负自感电动势数据信号,随后再由輸出变电器将数据信号生成輸出。輸出变电器另外还将音箱的8Ω低阻转换为百余欧母的高阻,与放大仪的输出阻抗相符合,促使放大仪輸出的声频输出功率较大而失帧最少。

电感器的识别与检测方法

18、中频变压器习惯性上通称为中周,运用于超外差录音机和电视的高频放大电路中。中频变压器具备选频与藕合的功效。

图18(a)所显示为超外差录音机里放一部分电源电路,中频变压器T1、T2的初级线圈各自与C1、C2串联谐振于465kHz,做为VT1、VT2的负荷,因而,仅有465kHz高频数据信号获得变大,具有了选频的功效。图18(b)为中频变压器幅频特性曲线图,f0为串联谐振,Δf为通频带。

电感器的识别与检测方法

19、高频变压器一般就是指工作中于频射范畴的变电器。

录音机的磁性天线便是一个高频变压器,初级线圈与可变电容器C构成选频控制回路,挑选出的广播电台数据信号根据初、次级线圈中间的藕合传送到高放或直流变频级VT1(图19)。

电感器的识别与检测方法

20、变电器可以用数字万用表开展检验(图20)。

一是检验绕阻电磁线圈导通,二是检验绕阻电磁线圈中间的接地电阻,三是检验绕阻电磁线圈与变压器铁芯中间的接地电阻。

电感器的识别与检测方法
