芯片制做详细全过程包含:芯片设计方案、芯片制做、封裝制做、成本费检测等好多个阶段,在其中芯片片制作过程尤其的繁杂。下边图例我们一起相互来了解一下芯片制做的全过程,尤其是芯片制做一部分。最先是芯片设计方案,依据设计方案的要求,转化成的“样图”

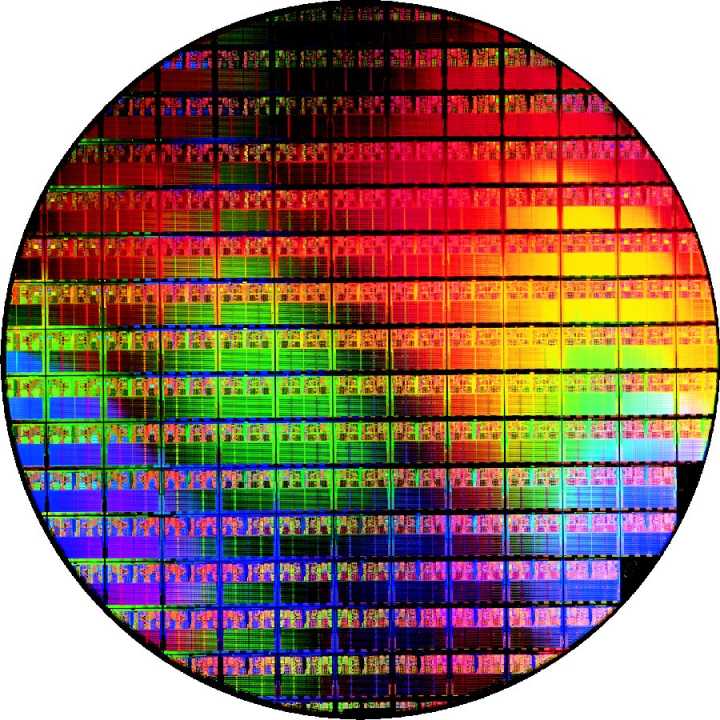

1,芯片的原材料圆晶,圆晶的成份是硅,硅是由石英砂所精炼出去的,圆晶就是硅元素多方面提纯(99.999%),然后是将些纯硅做成硅晶棒,变成生产制造集成电路的方解石半导体材料的原材料,将其切成片便是芯片制做实际必须的圆晶。圆晶越薄,生产的成本费越低,但对加工工艺就规定的越高。

2,圆晶聚氨酯涂料圆晶聚氨酯涂料能抵御空气氧化及其耐高温工作能力,其原材料为光阻的一种。

3,圆晶光刻显影、蚀刻工艺该全过程应用了对紫外线比较敏感的化合物,即遇紫外线则变松。根据操纵挡光物的部位能够获得芯片的外观设计。在硅晶片涂上光致抗蚀剂,促使其遇紫外线便会融解。它是可以用上第一份挡光物,促使紫外线照射的一部分被融解,这融解一部分然后能用有机溶剂将其冲跑。那样剩余的一部分就与挡光物的样子一样了,而这实际效果更是大家所需的。那样就获得大家所必须的二氧化硅层。

4、搀加残渣将圆晶中嵌入正离子,转化成相对的P、N类半导体材料。实际加工工艺是是以硅单晶上曝露的地区刚开始,放进有机化学正离子溶液中。这一加工工艺将更改搀杂区的导电性方法,使每一个晶体三极管能够通、断、或带上数据信息。简易的芯片能够仅用一层,但繁杂的芯片一般有很多层,此刻将这一步骤持续的反复,不一样层可根据打开对话框连接起來。这一点相近所层PCB板的制做制做基本原理。更加繁杂的芯片将会必须好几个二氧化硅层,此刻根据反复光刻及其上边步骤来完成,产生一个立体式的构造。

5、圆晶检测历经上边的几个加工工艺以后,圆晶上就产生了一个个格子状的晶体。根据针测的方法对每一个晶体开展电气设备特点检验。一般每一个芯片的有着的晶体总数是巨大的,机构一次针测试模式是比较复杂的全过程,这规定了在生产制造的情况下尽可能是同样芯片规格型号结构的型号规格的大批的生产制造。总数越大相对性成本费便会越低,这也是为什么流行芯片元器件工程造价低的一个要素。

6、封裝将生产制造进行圆晶固定不动,关联脚位,依照要求去制做成各种各样不一样的封装类型,这就是相同芯片核心能够有不一样的封装类型的缘故。例如:DIP、QFP、PLCC、QFN这些。这儿主要是由客户的运用习惯性、应用场景、销售市场方式等外场要素来决策的。

7、芯片生产制造的最终一道工艺流程为检测,其又可分成一般检测和独特检测,前面一种是将封裝后的芯片放置各种各样自然环境下检测其电气设备特点,如耗费输出功率、运作速率、抗压度等。经检测后的芯片,依其电气设备特点区划为不一样级别。而独特检测则是依据顾客独特要求的技术主要参数,从相仿主要参数规格型号、种类中取出一部分芯片,做有目的性的专业检测,看是不是能考虑顾客的独特要求,以决策是不是须为顾客设计方案专用型芯片。经一般检测达标的商品贴上规格型号、型号规格及生产日期等标志的标识并多方面包裝后就可以原厂。而未根据检测的芯片则视其做到的主要参数状况定作退级品或废料。
