打破常规尺寸极限的晶体管

得益于电子工业的迅猛发展，各种各样CPU芯片尺寸愈来愈小、作用愈来愈强、功能损耗急剧下降，现阶段三星、台积电等企业早已刚开始合理布局7纳米技术加工工艺集成ic。可是，因为短沟道效应、漏静电场、电解介质的穿透等难题的限定，小于5纳米技术的硅晶体三极管還是没办法制取取得成功。以便提升5纳米技术限定，专家探寻科学研究了根据纳米碳管、半导体材料纳米管、二维衔接金属化合物等原材料的场效晶体三极管，可是这种元器件的工作中依然必须依靠外界栅极工作电压的管控。假如这类状况不可以坚持下去，这将会代表着摩尔定律的结束，那麼专家有哪些新的解决方法呢？

中国科学院外籍院士、中国科学院北京市纳米技术电力能源与系统软件研究室优点、佐治亚理工学校终生讲席教授王中林，在2007年初次发觉了运用活性氧化锌纳米管受地应力时造成的压电式电势差来管控场效晶体三极管的载流子输运特点，这类晶体三极管即之后常说的压电式电力电子技术晶体三极管。王教授也因而初次明确提出了压电式电力电子技术的定义，为压电式电力电子技术行业的科学研究拉开帷幕，并且为该行业确立了牢靠的理论基础。

因此，专家将眼光看向了这类新式元器件——压电式电力电子技术晶体三极管。压电式电力电子技术晶体三极管是一种运用彻底有别于传统式CMOS元器件原理的新式元器件。这类元器件运用金属材料-压电式半导体材料页面处造成的压电式极化电荷（即压电式电势差），做为栅极工作电压来管控晶体三极管中载流子的输运特点，现阶段早已在具备纤锌矿构造的压电式半导体器件中获得了普遍确认。这类二端构造的晶体三极管，不仅自主创新地运用页面管控取代了传统式的外界断面管控，并且还很有可能摆脱断面总宽的限定。

此前，在王中林工程院院士与西安电子科技大学秦勇专家教授的具体指导下，中国科学院北京市纳米技术电力能源与系统软件研究室科技人员王龙飞、刘书海等制取了一种新式的纤薄活性氧化锌压电式晶体三极管，初次将压电式电力电子技术效用引进到二维纤薄非糜棱岩压电式半导体器件中。

制取全过程是那样的：科技人员运用免费电子书曝出技术性在底材原材料制取金属电极，随后将纤薄活性氧化锌迁移到电级上来，最终高层制取一层金属电极，产生一种金属材料/半导体材料/金属材料三明治构造的压电式晶体三极管。如下图所显示：

压电式晶体三极管详尽框架图：(a)具备纤锌矿构造的纤薄活性氧化锌结构示意图；(b)纤薄活性氧化锌的侧边结构示意图；(c)纤薄活性氧化锌的压电效应；(d)根据二维活性氧化锌的纤薄压电式电力电子技术晶体三极管的平面图。

那麼，这类压电式晶体三极管是怎么工作中的呢？下边这幅图是压电式电力电子技术的电路原理图，当外部释放一个工作压力驱使活性氧化锌纳米技术片产生变形，进而造成內部正负电荷管理中心不重叠，左右表层造成压电式极化电荷（即压电式电势差）。

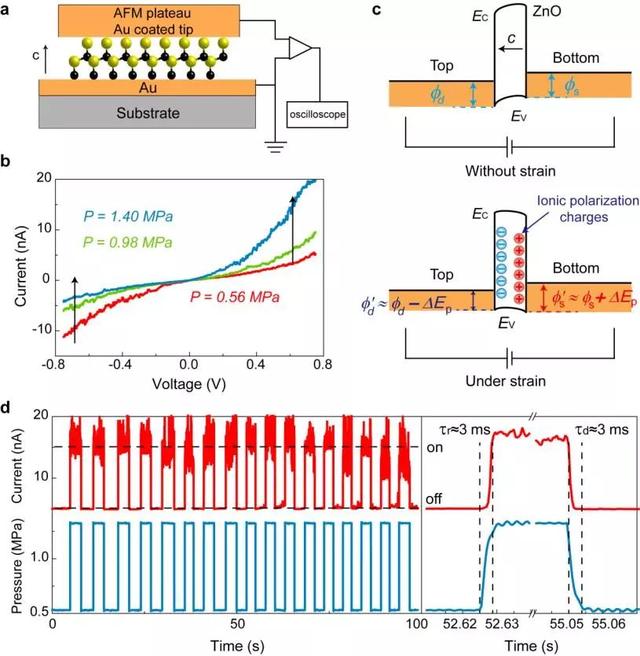

压电式电力电子技术晶体三极管的原理：(a)纤薄活性氧化锌压电式电力电子技术晶体三极管的侧边平面图；(b)不一样气体压强下纤薄压电式晶体三极管中载流子的输运特点；(c)压电式电力电子技术的基本原理；(d)纤薄活性氧化锌压电式电力电子技术晶体三极管的电流量即时精确测量。

一般说来，负压电式极化电荷会吸引住金属材料-半导体材料页面周边的空化，而造成页面处势垒高度减少，而正压电式极化电荷则能够 耗费金属材料-半导体材料页面周边的空化，造成页面处势垒高度提升。地应力诱发的压电式极化电荷的旋光性导致左右金属材料-半导体材料页面势垒高度的反方向管控，进而造成纤薄压电式电力电子技术晶体三极管的电力学输运的各种各样转变。压电式势的尺寸和旋光性在于压电式半导体材料的结晶趋向和地应力尺寸和方位。

因而，金属材料-半导体材料页面处的载流子的传送能够 根据对外界地应力的操纵来完成。这就是压电式电力电子技术晶体三极管能够 根据机械设备数据信号来做为操纵数据信号，而不用另加门极工作电压的缘故，而且根据将2个纤薄压电式电力电子技术晶体三极管串连完成了简单的工作压力管控的时序逻辑电路。

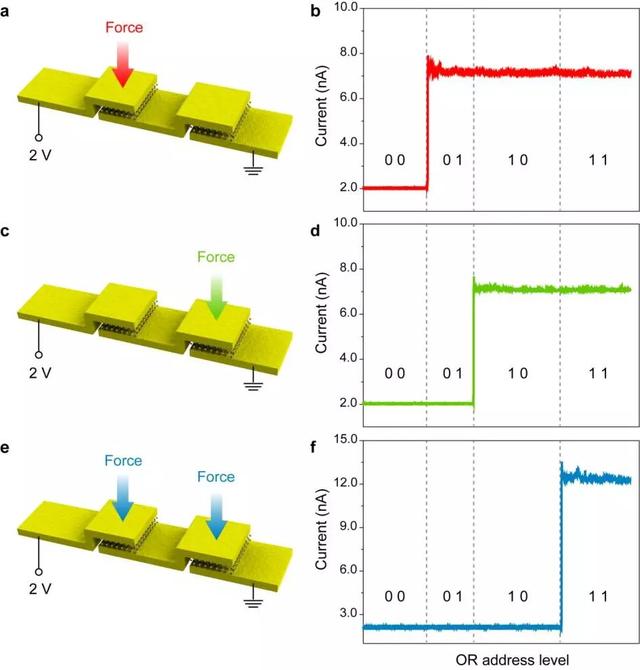

地应力管控的压电式电力电子技术时序逻辑电路

科学研究工作人员根据一种异于基本的方式 开发设计出了这类具备〜2纳米技术物理学断面的纤薄活性氧化锌压电式电力电子技术晶体三极管，提升了基本方式 制取的晶体三极管的规格極限。将压电式作用和晶体三极管紧密结合，此项科学研究确认了压电式极化电荷在稍短断面中“自动门”效用的实效性，该元器件不用外界栅电级或一切其他在氧化硅长短下具备趣味性的图案化工艺技术。此项工作中为深层次了解具备稍短断面的性能卓越晶体三极管的开发设计确立了基本，另外证实了纤薄压电型材在下一代电子设备中的潜在性应用前景，为压电式行业寻找的轻量、高效率能量相对密度化开拓了有效途径。
