电容:一个储存电的元件

2020-06-02 收购库存 资讯动态 167

见到这一题目,将会许多人要说,那电容不便是跟电瓶一样了没有?假如你非得那样觉得,再一些方面也是有一些相似!

不必急,大家還是先看一下mpn里边电容的模样吧:

电容:一个储存电的元件

这一图上的白一块块黄一块块和黑一块块的远见卓识全是mpn里边常常看到的电容器,电容也分尺寸的,容积大就能存储用电量多,容积小就存储的用电量小,他们的尺寸企业是用法拉来做企业的,法拉这一企业挺大,mpn里边用的电容器都不大,因此普遍的都用小企业微法和略微法。电容器相貌不一样也是有一些相对的差别,像这一些模样的。

电容:一个储存电的元件

和这一模样乳白色的全是瓷电容,分不清正负,在电源电路中途用。

电容:一个储存电的元件

那样的标记表明,c32表明在这个电路原理图中第32个电容,数据224是表明这一电容的尺寸前边2个数据是有效数字,后边的4是表明4个0,就是这一电容的值是220000略微法(pF),也就是0.22微法(uF),这一模样的电容在mpn上都是用略微法做企业的;也有一种电容如图所示中的较为大一点的哪个淡黄色的和灰黑色的,而且一头有一条水平线标示的哪个电容叫电解法电容器,它是分正负的,有横杠标示的那一端便是正级,在电源电路时要接进高电位的,接错了它便会发烫走电不可以具有它的功效了,比较严重还会继续起烟着火!电解法电容在电源电路选用的标记也与瓷电容不一样:

电容:一个储存电的元件

能够 见到标识2的那端是一个长格子,那便是电解法电容的的正级,也就是有横特别好的那一端。电解法电容的值一般较为大,电路原理图中220u便是220微法(uF),斜线后边是电解法电容的抗压值,6.3v就是这儿用的电解法电容抗压需到6.3v,自然抗压高些的电容还可以,可是低了不好!220微法的电解法电容在贴片式元器件上如何表明呢?它的表示法和瓷制电容是一样的227便是了,220000000略微法,简易吧!也是有一些电解法电容比如标1025v的,它表明10微法抗压25v的电解法电容!

讲过这么多应说说电容器是做什么用的了,电容器虽然能存储电磁能可是非常少有拿它当充电电池用的,那麼拿它作什么用呢?在mpn电源电路中关键用它做滤波器来用,原先电容有一个关键特点便是“通沟通交流,隔直流电”,啥意思?换句话说像响声数据信号、交流电流等这种工作电压是一种有标准或是无规律的电流量流动性方位持续转变着的工作电压;交流电如同充电电池里的工作电压它的电流量是一直从正级流入负级的,因为方位不容易转变就叫交流电,像那样的电流量就不可以持续的根据电容器,在mpn电源电路中通常就另外存有着二种电流量成分,有一些地区是不可以存有直流电成分的(比如mpn手机耳机里边就不可以有直流电成分,不然手机耳机便会发烫烧毁,因此从主控芯片出去的响声插口就需要根据2个隔直流电的电解法电容把直流电装修隔断),有一些地区一样不可以存有沟通交流成分(比如大家必须的纯粹的交流电,就需要把它里边沟通交流成分滤除因此就在正电荷和负电荷中间接一个电容,让沟通交流成分立即根据电容流到负级),因此大家就根据电容器让沟通交流(起伏的)电流量根据电容,阻隔依照一个方位流动性的交流电的电流量!

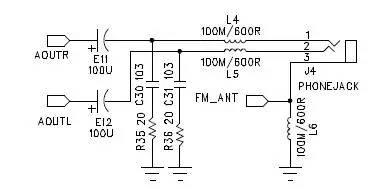

必须表明的是电容的尺寸跟能根据它的转变电流量的速度相关,电流量转变速度更快的能够 根据阻值小的电容,转变速度比较慢的就不可以根据电容值不大的电容,电磁波是一种转变速率迅速的交流电流,因而能够 根据十几略微法的电容,响声的转变速动就慢得多了,要几十微法乃至好几百微法的电容才可以根据,因此从主控芯片到手机耳机中间的隔直流电电容(大家叫隔直藕合电容)一般全是50-100微法的电容,很小便会危害响声尺寸和音色,可是转变迅速的沟通交流成份大家人的耳朵里面就听不见了,它也可以圆满根据大电解法电容,这类转变迅速人耳听不上掺杂在响声里的转变电流量根据手机耳机时,会对大家导致焦躁不安难受感,务必把它滤祛除不许他根据手机耳机,因此就在它进到手机耳机前用一个磁珠L4L5阻拦一下再用一个小电容C30C31给它出示一个通道让它直接进入地!如图所示

电容:一个储存电的元件

这一磁珠和电容构成的电源电路称为LC滤波电路!

但凡立即接地装置的电容无论是电解法电容或是瓷电容一般全是给交流电流出示入地的滤波电路,那样的电容就叫滤波器电容。电解法电容是给转变慢得交流电流出示通道的,瓷电容是给变化快的交流电流出示通道的!

交流电在接入电容的一瞬间会给电容电池充电,要电池充电就需要有电流,电充满了,也就沒有电流量了!电池充电量是多少跟电容的尺寸相关,数码照相机中的拍照闪光灯中有一个抗压500v2200微法的储能技术电解法电容,大概300v的工作电压在里面存储着,储能技术电解法电容根据激起瞬间根据拍照闪光灯管充放电传出强亮的灯光效果,这一运用便是电容的储电功效!事实上电容器通沟通交流隔直流电的特点也是用的电容蓄电池充电的基本原理,这一基本原理较为难以相信想要你渐渐地揣摩才会了解!

下边剖析好多个应用电容的电源电路,以加重印像!

电容:一个储存电的元件

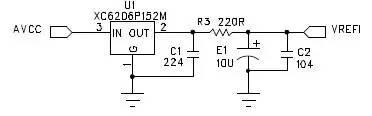

上边这一电源电路是mp3中给矩力2085,2051,2091等主控芯片出示1.5v标准工作电压的稳压电源电路,1.5v标准工作电压规定是十分纯粹的交流电压,里边肯定不可以有沟通交流转变的电流量成分!这一图上根据一个1.5v稳压管IC把从3脚键入的AVCC3v工作电压平稳到1.5v从2脚送出去,可是里边将会会掺杂有转变速度不一样的转变电流量影响1.5v工作电压的可靠性,因此务必要用电容把沟通交流成份给滤祛除,电路原理图中的C1C2E1和22欧母的电阻器等便是以便把里边的转变速度不一样的交流电流电流量立即入地而滤祛除,那样出示的1.5v工作电压就变成纯粹的平稳交流电压了!

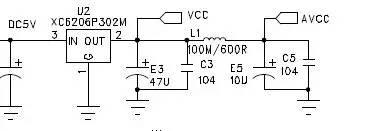

下边这一电源电路中的全部电解法电容和瓷电容的功效也全是具有同样的功效:

电容:一个储存电的元件

这一电源电路是收音控制模块左右声道响声輸出电源电路,电源电路中的C1、C2便是隔直藕合电容,它应用的是105的电容,就是1微法的瓷制电容器,收音控制模块的录音机响声便是根据这两个电容器藕合到主控芯片里边的声频放大电路开展变大,主控芯片里边的声频放大电路必须的是纯沟通交流的响声成份,装修隔断直流电成分一免影响主控芯片里边的声频放大电路的一切正常工作中!

下边这一电路原理图是瑞芯微2606主控芯片的延时电路图:

电容:一个储存电的元件

有两个电容C38、C44在这个电路原理图中,C44是滤波器电容很少讲了,重中之重讲一下C38,在启动的一瞬间,vcc的3v电接入给c38电池充电,电流量根据穿过电池充电电源电路到三极管的基极,三极管基极一瞬间获得一个正工作电压,因此三极管通断等于三极管的发射极和集电结接入,resetn就等于与地接入,工作电压为0v,伴随着c38电容充满了电(时间依据C38尺寸决策的,变大時间就长,变小時间就短,104的电容要填满点的時间这里要0.2秒-0.5秒),三极管基极的工作电压就变成0v,三极管关闭,resetn处的工作电压随着上升到3v,进行主控芯片校准工作中!
