什么叫电容

它是一种在整流电路中用途很少的元器件,但在交流电路(工作电压与电流量转变的电源电路)中却十分有效的元器件。

2个互相挨近的极片就组成了一个电容,也正由于这般,在数据信号髙速转变的电路板上,因为两根铜泊输电线组成的电容会更改电源电路主要参数导致电源电路紊乱,因此在髙速PCB走线时必须需注意这一点。电容在电源电路选用英文字母C表明,企业是F(法拉),也有更小的企业,他们中间的计算为1F=100mF=1000000uF,1uF=1000nF=1000001080F

常见的电容元件

电容标记

文章内容较长,越后边涉及到的內容越重,请细心赏读

普遍的电容

电解法电容特性是容积大,抗压较高,缺陷是泄露电流大。由于有点像冷却塔,特性也像冷却塔,因此像开关电源滤波器这类电流量变化快的电源电路是很容易见到它的存有的,旁通,声频藕合也是有它的影子。电解法电容是有旋光性电容,应用时要留意旋光性,一切电容所施加的工作电压也不能高过其抗压,冷却塔发生爆炸的杀伤力但是很大的哦。电解法电容的容积和抗压早已立即标在机壳了,立即载入就可以

直插电解法电容

常见的电容元件

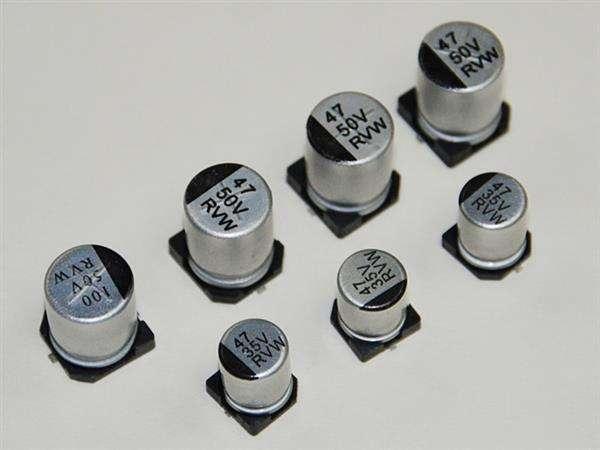

贴片式电解法电容

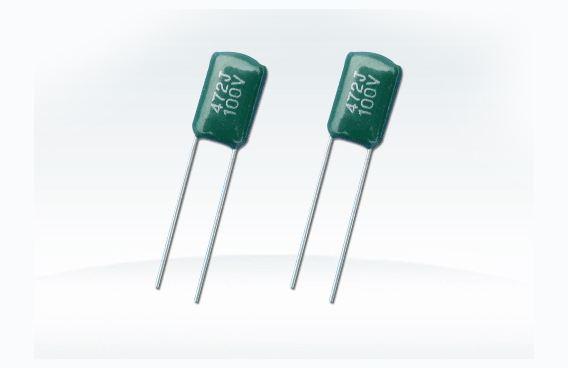

CBB电容也称聚丙稀电容,它是一种无旋光性电容,因能替代绝大多数聚苯乙烯或黑云母电容,特性也相仿,因此这一类电容通称成CBB电容,CBB电容多用以串联谐振,藕合,降血压和交流电动机的起动(若有想掌握实际的起动电容在交流电动机里的功效能够 评价留言板留言,我能专业发一篇文章解读),在一些应用中小型电瓶的充电手电筒里边最非常容易看到由CBB电容组成的阻容降压电源电路。容积选用三位数标法,第一和第二位表明合理数,第三位表明投资乘数,企业是pF,比如224表明22*10^4=220001080F=220nF

常见的电容元件

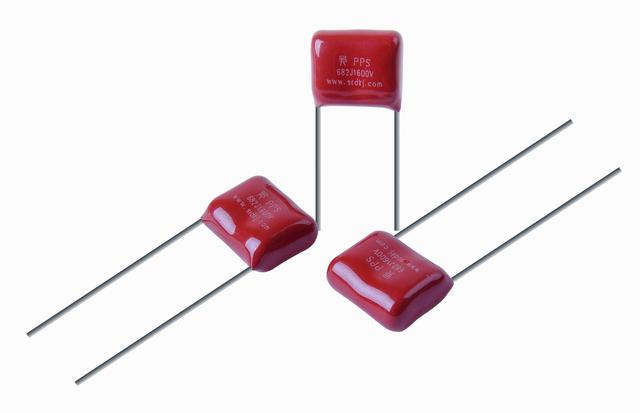

CBB电容

常见的电容元件

常见的电容元件

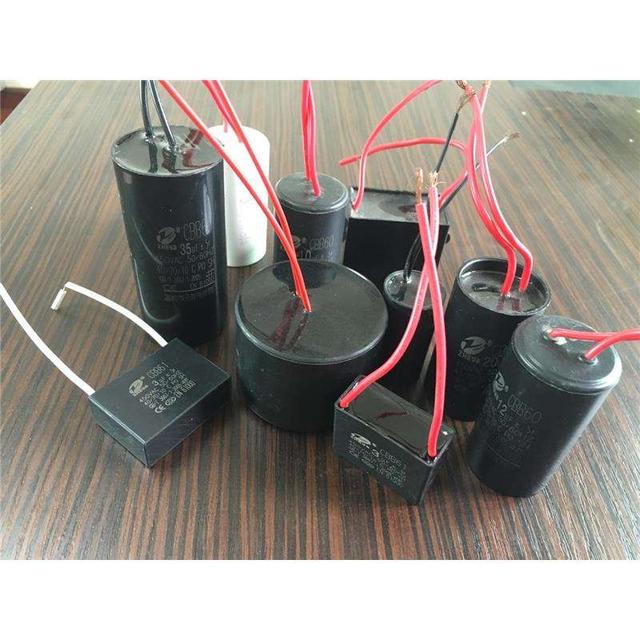

交流电动机起动用CBB电容

瓷砖电容分髙压和底压瓷砖电容,一般 用以高平稳震荡控制回路中,做为控制回路、旁通电容,髙压瓷砖电容常见于倍压整流电源电路中,多见于高电压电源电路,例如灭蚊器。底压瓷砖电容多见于磁带播放机或录音机里(一般应用工作电压不容易高过20V)

常见的电容元件

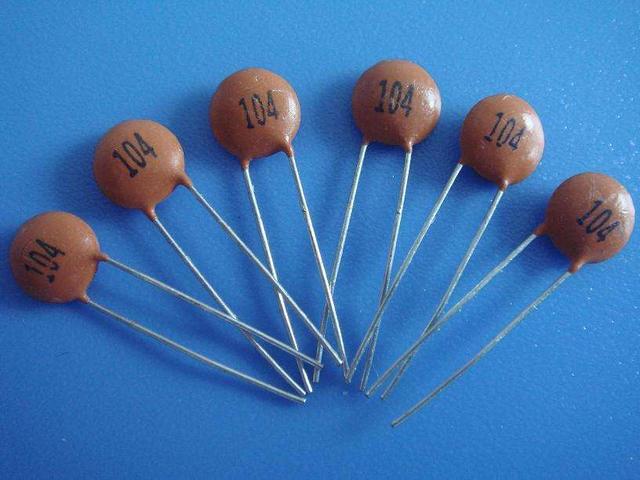

底压瓷砖电容

常见的电容元件

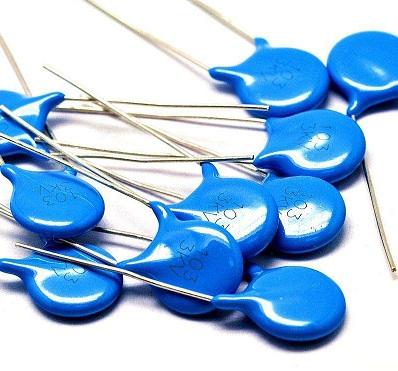

髙压瓷砖电容

电气安全电容因其无效后,不容易造成高压电击,不严重危害生命安全,而常见于抗干扰性电源电路中的滤波器功效,在电源变压器的EMI滤波电路中常会看到它的影子,电源变压器中的X电容和Y电容仅仅接线方法不一样,其电容实质全是这类电容

常见的电容元件

电气安全电容

钽电容电容中的皇室,特性是容积大,无锂电池电解液,因此使用期长,但抗压较低,能够 在室内空间较小的电源电路中替代电解法电容,因其价格比较贵,可用电解法电容的地区决不能应用它。容积一般立即标明,抗压应用英文字母表明,例如图上的V226表明抗压35V,容积22uF

常见的电容元件

钽电容

常见的电容元件

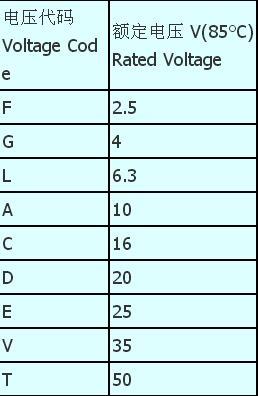

钽电容抗压表

贴片式电容容积较小,抗压较小,可靠性好,一般用在密度高的、低压的电源电路中,在手机、电脑上、便携式设备中较普遍

常见的电容元件

贴片式电容

电容在具体电源电路的运用

在说电容的运用时,大家应当掌握电容的特性,电容具有以下三点特性:

1.它具备蓄电池充电特点和阻拦直流电流根据,容许交流电路根据的工作能力。

2.在电池充电和充放电全过程中,两方面板上的正电荷有累积全过程,也即工作电压有创建全过程,因而,电容器上的工作电压不可以突然变化。

3.电容器的容抗与頻率、容积中间反比。即剖析容抗大钟头就得联络数据信号的頻率高矮、容积尺寸

滤波器--实际上它的全过程便是储能技术,一个工作电压并不是稳定的,它时大时小,就例如一个380V的沟通交流整流器后获得的脉动饮料直流电一样,它按100Hz(全波整流)从最小0V转变到最高值310V,如果我们不滤波器,倘若事后电源电路的最少工作频率是50V,在工作电压0V到50V中间的時间内,轻则电源电路不工作中,重则立即毁坏。如果我们挑选的滤波器电容容积充足,工作电压在0V到50V中间转变的時间内,大家也可以从电容里边得到 动能提供事后电源电路。另附电源变压器键入与輸出电容粗略地挑选工作经验,交流电流85V--269V时按功率每瓦2--3uF,键入230V+-15%时每瓦1uF,輸出电容按輸出电流量每安培1000uF,较立即的计算方式是RL*C<<1/f

常见的电容元件

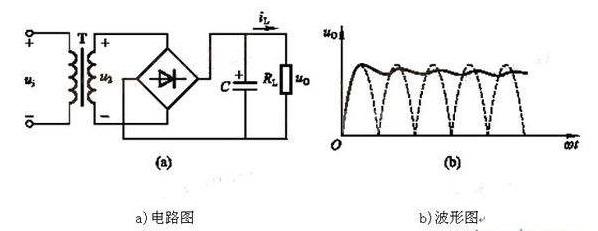

电容在滤波器中的运用

旁通--通俗化的讲便是给不期待出現在电源电路中的数据信号(噪音也是一种数据信号)出示一条安全通道到地(电力电子技术中的地并不是指地面,只是一个电源电路中的公共点),使其不容易危害到事后电源电路。另附数字电路设计集成icVCC脚旁通电容(也可叫去耦电容)挑选值10MHz选0.1uF,100MHz挑选0.01uF

常见的电容元件

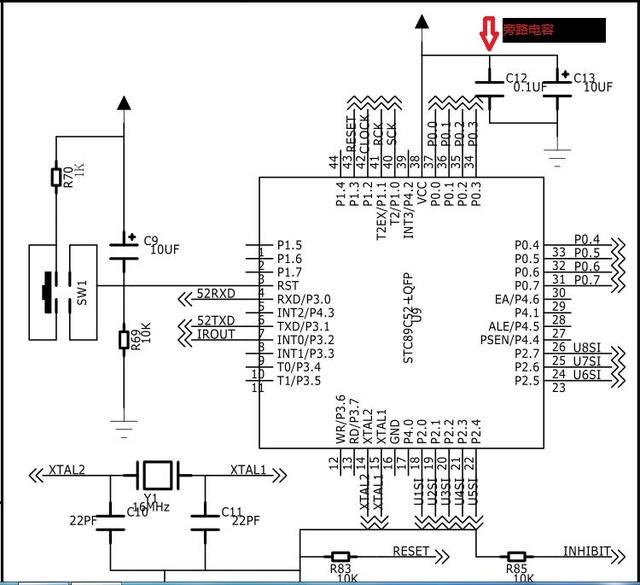

旁通电容

藕合--藕合和旁通的差别是,旁通是把数据信号传入地,而藕合是传送数据信号到事后电源电路,在放大电路中,用于阻隔二级放大电路的直流电危害(电容是隔直达交的),而且传送数据信号

常见的电容元件

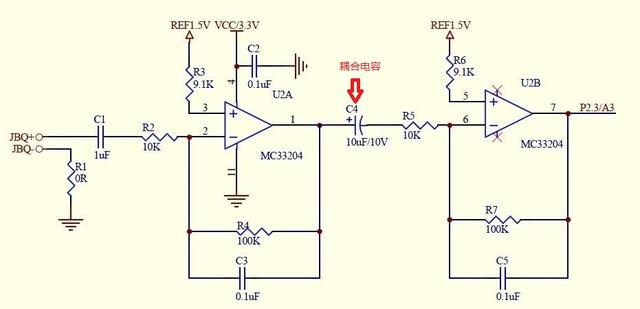

藕合电容

串联谐振--在具备电阻器R、电感器L和电容C元器件的交流电路中,电源电路两边的工作电压与在其中电流量相位差一般是不一样的。假如调整电路元件(L或C)的主要参数或开关电源頻率,能够 使他们相位差同样,全部电源电路展现为纯电阻性。电源电路做到这类情况称作串联谐振。通俗化的讲便是给耦合电路引入和串联谐振同样的数据信号,耦合电路便会产生串联谐振,串联谐振仅由电感器L和电容C决策,电阻器R决策耦合电路的品质因数。串联谐振计算方法f=1/(2π√LC)

常见的电容元件

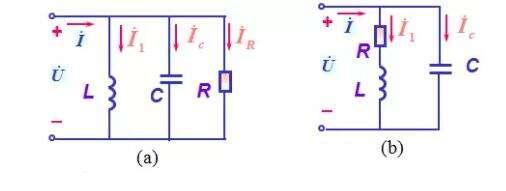

a串联谐振b并联谐振

廷时--从电容的特性我们可以了解,电容的工作电压是不能突然变化的,无论充放电還是电池充电,工作电压全是迟缓转变的。如下图所示,如果我们在Vin端接好一个12V的开关电源,相对的电容两边(Vout)的工作电压会迟缓升高,直至相当于电源电压,如今大家撤去电源电压,电容已不有电流,由于电容有泄露电流,这时电容两直流电压又会迟缓降低。自然,较精确的操纵充放电時间的作法是串联一个电阻器

常见的电容元件

延时电路

电容的升阶学习培训

电容实际上能够 类似的当做一个依靠頻率的电阻器元器件,因为它是依靠頻率的,因此欧姆定律在电容的测算上是没法应用的,而相对的变为I=C*(dV/dt),公式计算中I是电流,C是电容容积,dV是开关电源加在电容两边的工作电压(假如电容原先有工作电压,dV是减掉电容工作电压后的值),dt是時间

常见的电容元件

电容公式计算

稳态值--一个由电阻器和电容组成的电池充电电源电路中,它的电池充电時间和工作电压的关联能够 从稳态值中体现出去t=RC,一个电容从0V冲电到电源电压必须的时间五个RC時间,而第一个RC時间能够 电池充电到0.707个电源电压,如下图所示,倘若R1=10K,C=100uF,Vin=10V,t=RC=10000*0.0001=1(s),即Vout工作电压相当于0.707*10V=7.07V(一RC時间)时常用的時间为一秒

常见的电容元件
