电子元器件之电感

2020-05-30 回收库存 资讯动态 186

电感(电磁线圈)是与电阻器、电力电容器并称之为三大被动元件的电子元器件。运用电磁线圈对电流量所主要表现出的特点,在电路、一般数据信号电源电路、高频电路等中充分发挥着关键功效。

电子元器件之电感

■电流量的电流磁效应与电磁线圈

电流量造成电磁场,并对周边造成电流磁效应。这就是在1820年由奥斯特发觉的"电流量的电流磁效应"。由此可见,电流量同方向流动性的平行面输电线互相吸引住,电流量反向流动性的平行面输电线互相抵触。以便检验该力的大小,安培制做了将输电线设成正方形并绑起来的设备。并且,安培还制做了将输电线叠成圆柱型的电磁线圈,将其称之为螺线管。它是用以无线天线电磁线圈等的螺线管电磁线圈的开山鼻祖。那时候还发觉了流动性电流量的螺线管电磁线圈主要表现出了与磁石同样的特性。

<造成电流的磁场与右手螺旋定则>

电子元器件之电感

磁感线的方位由"右手螺旋定则"决策。即,右螺丝的旋进方位与转动方位各自为电流的方向与磁感线的方位。

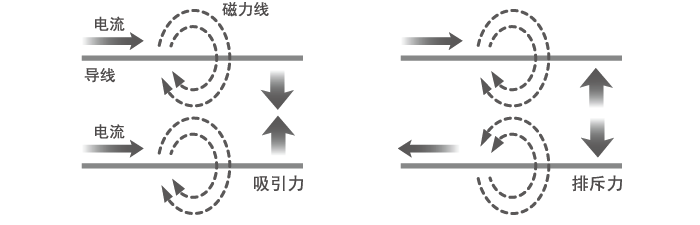

<释放在平行面输电线上的力>

电子元器件之电感

穿过平行面输电线的电流量为同方向的状况下,输电线间诱惑力充分发挥,为反方向的状况下,排斥力充分发挥。

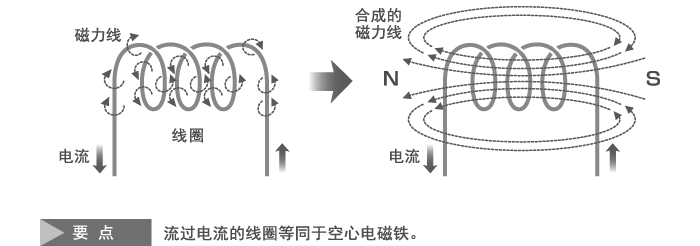

<电磁线圈与磁感线>

电流量穿过电磁线圈,则生成磁感线,全线贯通电磁线圈內部。

电子元器件之电感

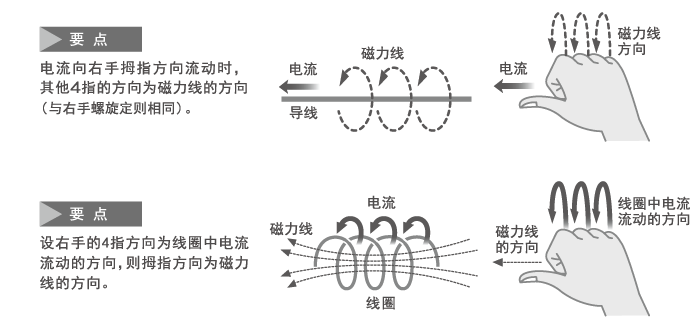

<右手定则>

运用左手就可以简易把握电流量与磁感线方位的方式。

电子元器件之电感

■电流的磁效应与电感线圈

与电流量造成磁感线的电流量的电流磁效应反过来,磁通量转变造成感应电动势的"电流的磁效应(electromagneticinduction)"状况是在1831年由法拉第发觉的。比如,在环状变压器铁芯上倒丝机2个电磁线圈,在一次侧电磁线圈上联接充电电池,开启/关掉电源开关,则在二次侧的电磁线圈造成感应电动势(感应电流),电流量(感应电动势)流动性。该电流的磁效应状况称之为互感。

<互感>

电子元器件之电感

<自感与电感线圈>

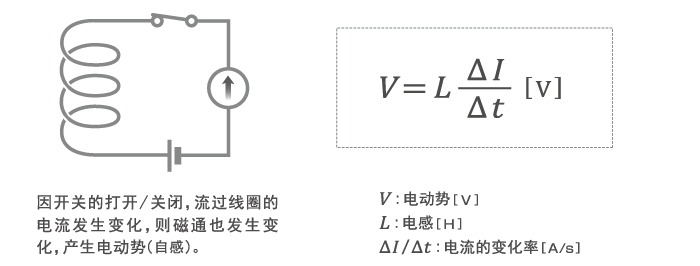

独立的电磁线圈也会造成电流的磁效应状况。当穿过电磁线圈的电流量产生变化,则造成的磁通量也产生变化,在电磁线圈造成感应电动势。这被称作自感。其感应电动势(V)下列式表明,并将占比定数L称之为自感。一般 电感(电磁线圈)的电感器便是该自感。

电子元器件之电感

因电源开关的开启/关掉,穿过电磁线圈的电流量产生变化,则磁通量也产生变化,造成感应电动势(自感)。

电子元器件之电感

<楞次规律>

"楞次规律"是可简易把握由电流的磁效应造成的感应电动势的方位的方式。是感应电动势阻拦磁通量转变或电流量转变并向保持原情况的方位流动性的规律。它是说白了的"推亦被推,拉以被拉"的关联,与结构力学的反作用力类似,因而也被称作反作用力规律。

电子元器件之电感

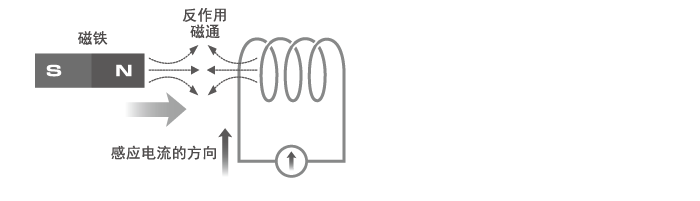

磁石挨近电磁线圈,则造成阻拦磁通量提升的方位上的反作用力磁通量的感应电动势流动性。

电子元器件之电感

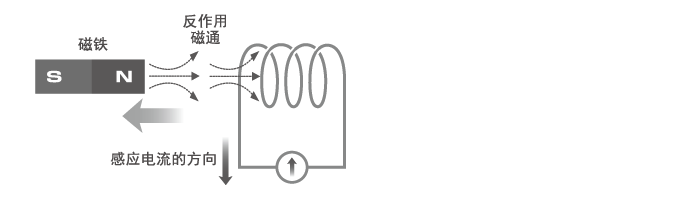

磁石杜绝电磁线圈,则造成阻拦磁通量降低的方位上的反作用力磁通量的感应电动势流动性。

■电磁线圈设计方案与电感器

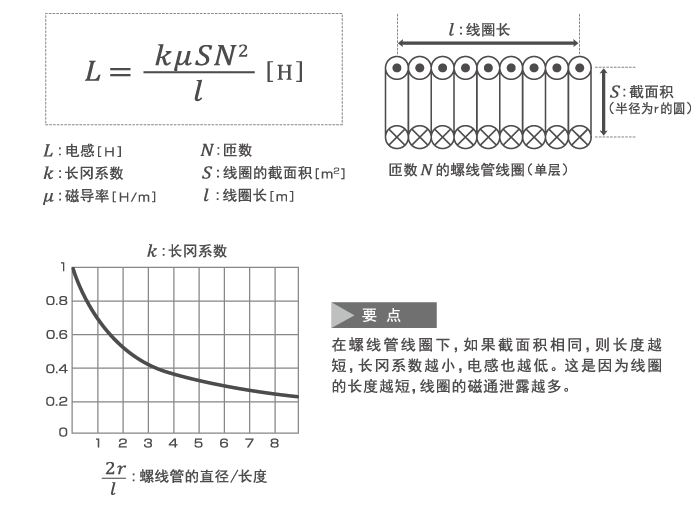

电磁线圈的电感器因电磁线圈样子而异。比如,螺线管电磁线圈(单面)的电感器可根据下列公式计算求取。长冈指数(k)是由物理者长冈半太郎博士研究生引入的,是对电磁线圈样子的修正系数。在截面的半经为r、长短为l的电磁线圈中,长冈指数为以下数据图表所显示。2r/l=0为無限长的电磁线圈,其长冈指数为1,比较有限长短的电磁线圈不够1。意思是假如截面同样,则长短越少电感器越低。

<螺线管电磁线圈的电感器>

电子元器件之电感

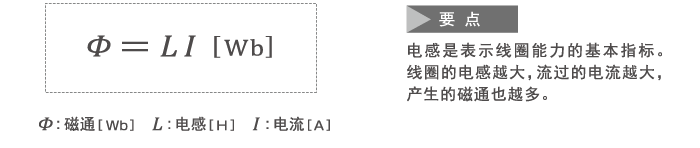

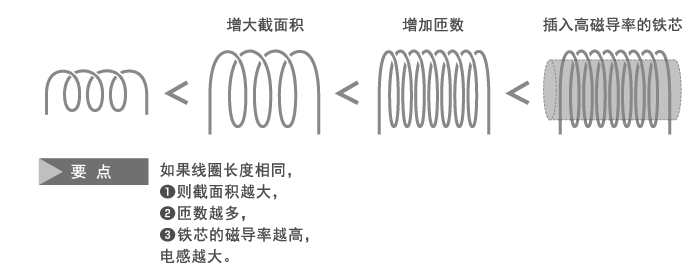

<扩大电感器的基础技巧>

从上式得知,假如电磁线圈长短同样,则截面越大,线圈匝数越多,电感线圈越大。除此之外,假如电感器値同样,根据将导磁率高的带磁体做为变压器铁芯(变压器骨架),从而可以令电感器比中空电磁线圈大幅度扩大。导磁率是表明磁通量集聚的非常容易水平的指标值,越发非常容易被磁化的(磁化率高)的化学物质,导磁率越高。

电子元器件之电感

<各种化学物质的相对性导磁率>

以化学物质的导磁率与真空泵的导磁率之比给予表明便是相对性导磁率(无企业)。真空泵的相对性导磁率为1,气体、水、铜、铝等弱带磁体(非磁性体)的相对性导磁率也为1上下。与此相对性,镍、铁、铁氧体磁芯、电磁感应钢等软带磁的强带磁体的相对性导磁率达百余~十万之上。软带磁就是指非常容易被外界电磁场被磁化且除去外界电磁场则被磁化消退修复到原情况的带磁体的特性。
